AC電動機用電纜線一覽

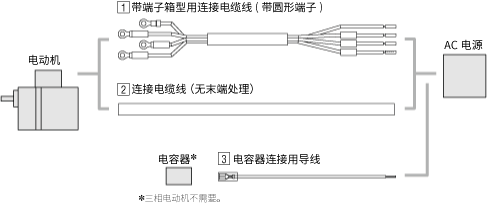

AC電動機用

連接電纜線

[1]帶端子箱型用連接電纜線（帶圓形端子）

預先壓接圓形端子的電纜線，可在端子箱內直接接線。已經加工至端子箱內接線的最佳長度。

適用于感應電動機、可逆電動機

連接電纜線
適用電動機 品名 長度 電纜線、規格
種類 系列 電源
感應電動機 KⅡS系列
KⅡ系列 		三相 CC010TA04B 1

電纜線外徑 Φ10.9mm
電纜線芯AWG18

  • 電動機用×3根
  • 保護接地用×1根
CC020TA04B 2
CC030TA04B 3
CC050TA04B 5
CC100TA04B 10
CC200TA04B 20
感應電動機
可逆電動機 		KⅡ系列 單相 CC010TA04A 1
CC020TA04A 2
CC030TA04A 3
CC050TA04A 5
CC100TA04A 10
CC200TA04A 20

帶電磁制動電動機用

連接電纜線
適用電動機 品名 長度 電纜線、規格
種類 系列 電源
感應電動機 KⅡS系列 三相 CC010TA06B 1

電纜線外徑 Φ10.9mm
電纜線芯 AWG18

  • 電動機用×3根
  • 電磁制動用×2根
  • 保護接地用×1根
CC020TA06B 2
CC030TA06B 3
CC050TA06B 5
CC100TA06B 10
CC200TA06B 20
感應電動機 KⅡ系列 單相 CC010TA06A 1
CC020TA06A 2
CC030TA06A 3
CC050TA06A 5
CC100TA06A 10
CC200TA06A 20

[2]連接電纜線（無末端處理）

用于三相和單相電動機接線的電纜線。也可用于端子箱接線。

連接電纜線

適用于感應電動機、可逆電動機、轉矩電動機、超低速同步電動機

適用系列 電纜線、規格 品名 長度
KⅡS系列
KⅡ系列
K系列
（帶小型端子箱的除外）
世界規格K系列
BH系列
TM系列
SMK系列

電纜線外徑 Φ10.9mm
電源線芯AWG18

  • 電動機用×3根
  • 保護接地用×1根
CC010G04 1
CC020G04 2
CC030G04 3
CC050G04 5
CC100G04 10
CC200G04 20

帶電磁制動電動機用

適用系列 電纜線、規格 品名 長度
KⅡS系列
KⅡ系列
K系列
（帶小型端子箱的除外）
世界規格K系列
BH系列

電纜線外徑 Φ10.9mm
電源線芯AWG18

  • 電動機用×3根
  • 電磁制動用×2根
  • 保護接地用×1根
CC010G06 1
CC020G06 2
CC030G06 3
CC050G06 5
CC100G06 10
CC200G06 20

防塵?抗水電動機用

適用系列 電纜線、規格 品名 長度
FPW系列
  • 電纜線外徑 Φ7.8mm
  • 電源線芯AWG20×4根
CC05AC43P 5
CC10AC43P 10

[3]電容器連接用導線

可直接連接到電容器端子的帶端子導線。

品名 套件內容
連接器用帶端子導線
LCCN0510 白色：5根
紅色:5根


可動電纜線配線時的注意事項

請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。

電纜線的固定方法

請固定2處連接器部，以防止連接器部晃動。

請固定2處連接器部，以防止連接器部晃動。

電纜線配線長度及彎曲半徑

請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。

請以適當長度配線，避免電纜線移動時會被拉扯。

電纜線的干擾

電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。

電纜線扭轉

配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
