αSTEP 搭載無需電池絕對式編碼器 AZ系列

AZD-KEP

AZD-KEP

控制電路

スクロールできます
產品類別 規格型號 交貨期 未稅定價(RMB) 未稅折扣單價(RMB)
控制電路 AZD-KEP 2個工作日 3,484.00 3,136.00
數量： (PCS)
數量： (PCS)
• 本產品為步進電動機用的驅動器單體品。
• 詳細規格及各種數據可能刊載在組合品名頁面。請?jiān)诮M合品名頁面確認。
• 交貨期從我司收到貨款并安排下訂后開始計算（當日14:00截止下訂，逾時順延1個工作日）。詳細請點擊此處。

附屬品

  • 控制電路: 主電源用連接器 (CN4)、控制電源用連接器 (CN1)、輸入輸出信號用連接器 (CN7)

規格

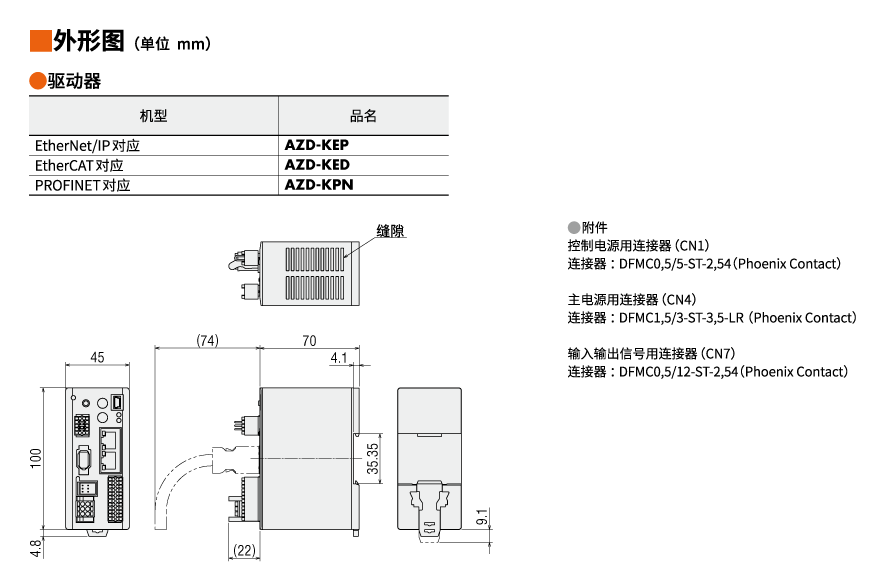

外形圖

驅動器
驅動器

驅動器

資料下載

其他規格

驅動器規格

驅動器品名 AZD-KD AZD-KX
AZD-K		 AZD-KEP
AZD-KED
AZD-KPN
界面 脈沖輸入 －
  • 2點，光耦合器
  • 最大輸入脈沖頻率
    線性驅動：1MHz
    ?。ㄕ伎毡?0%時）
    開路集電極：250kHz
    　（占空比50%時）
控制輸入 10點
光耦合器		 6點
光耦合器		 6點
光耦合器
脈沖輸出 2點
線性驅動		 2點
線性驅動		 2點
線性驅動
控制輸出 6點
光耦合器?開路集電極		 6點
光耦合器?開路集電極		 6點
光耦合器?開路集電極
切斷動力信號輸入 － － 2點
光耦合器
切斷動力監視輸出 － － 1點
光耦合器?開路集電極

驅動器功能

內藏定位
型		 帶RS-485通信的
脈沖序列輸入
型		 脈沖序列
輸入型		 EtherNet/IP對應
PROFINET對應
定位數據數量 256點 256點 ※1 256點
遙控I/O 輸入 16點 - 16點
輸出 16點 - 16點
設定工具 支援軟件 MEXE02
坐標管理方法 免電池絕對式系統
運行 定位運行 類型 定位運行 ○ ○ ○ ※1 ○
定位
定位壓推運行 ※2		 ○ ○ ○ ※1 ○
連結方式 單獨運行 ○ ○ ○ ※1 ○
順序傳送 ○ ○ ○ ※1 ○
多段變速
（形狀連結）		 ○ ○ ○ ※1 ○
程序控制 循環運行
（重復）		 ○ ○ ○ ※1 ○
事件跳轉運行 ○ ○ ○ ※1 ○
速度控制運行（連續運行） ○ ○ ○ ※1 ○
原點返回運行 原點返回運行 ○ ○ ○ ○
高速原點返回運行 ○ ○ ○ ○
JOG運行 ○ ○ ○ ○
監視/信息 波形監視 ○ ○ ○ ○
過載檢測 ○ ○ ○ ○
過熱檢測
（電動機·驅動器）		 ○ ○ ○ ○
位置·速度信息 ○ ○ ○ ○
溫度檢測
（電動機·驅動器）		 ○ ○ ○ ○
電動機負載率 ○ ○ ○ ○
行走距離·累計行走距離 ○ ○ ○ ○
警報 ○ ○ ○ ○
※1
通過支援軟件 MEXE02 進行設置后可使用。
※2
壓推運行不適用于減速機型電動機以及電動傳動裝置DGII系列。

通信規格

通信規格 EtherNet/IP（CT16標準）
Vendor ID 187：Oriental Motor Company
Device Type 43：Generic Device
傳送速度 10/100Mbps（自動協商）
通信方式 全雙工/半雙工（自動協商）
電纜線規格 帶屏蔽的雙絞線（STP）電纜線
直連/交叉，推薦類別5e以上
占用字節數 輸出（掃描器→驅動器） 40字節
輸入（驅動器→掃描器） 56字節
Implicit通信 對應連接數 2
連接方式 Exclusive Owner、Input Only
通信周期（RPI） 1～3200毫秒
連接類型（掃描器→驅動器） Point?to?Point
連接類型（驅動器→掃描器） Point?to?Point、Multicast
數據反映觸發 Cyclic
IP地址設定方法 IP地址設置開關、參數、DHCP
支持的網絡拓?fù)?/th> 星型、直線、環形（Device Level Ring）

驅動器 一般規格

項目 規格
使用環境 (運行時) 環境溫度 0∼+50℃ (無結冰)
環境濕度 85%以下 (無結露)
環境 無腐蝕性氣體·塵埃。水·油等不得直接接觸。

安全規格

法律法規資料

對應的法律法規資料可以從產品詳情頁的“資料下載”標簽中下載。
（可下載的文件類型因產品而異。）

各國的法律法規說明請點擊這里查看。

我司產品各系列對應的法律法規適應情況請點擊這里查看。

有害物質

不含有超過RoHS指令（2011/65/EU,2015/863/EU）規定值的物質（10種物質）。

我司產品對產品含有化學物質規定的應對措施請點擊這里查看。
