升降裝置
|
希望增加搬送質量 |
|
一般裝置

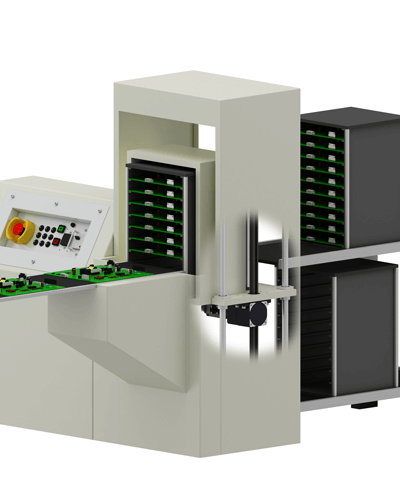

使用滾珠螺桿和定位電動機制作升降重物的設備。用途 ：工作物的上下搬送 存在的問題
●如要增加最大搬送質量，則需提高電動機的功率（選擇更大安裝面的電動機）， 加裝導軌等，成本進一步提高。 ●有限的安裝空間可能無法容納改裝后體積更大的裝置機構，而帶來更多的問題。 |
|
齒條·齒輪系統L系列 搭載αSTEP AZ系列 可實現最大100kg的垂直搬送 |
|
齒輪齒條機構配合用于定位的混合控制系統αSTEP AZ系列步進電動機的L系列，最多可搬送重達100kg的重物。
具體應用例
 |

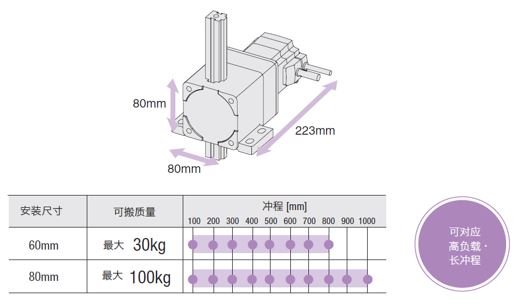

●80mm安裝面的電動機，最大可搬送100kg的工作物 齒條·齒輪系統可以輕松將電動機的旋轉運動變成直線運動。  可依據裝置進行選擇。備有各種可搬質量及相對應沖程的產品。
|
●增加可搬質量的同時，相較于使用滾珠螺桿機構更省空間
固定齒條兩端的螺絲孔后，本體部即可實現自動位移。在無法預留電動機安裝空間的大型裝置時非常有效。
【將工作物搬運同樣行程時的構成例】

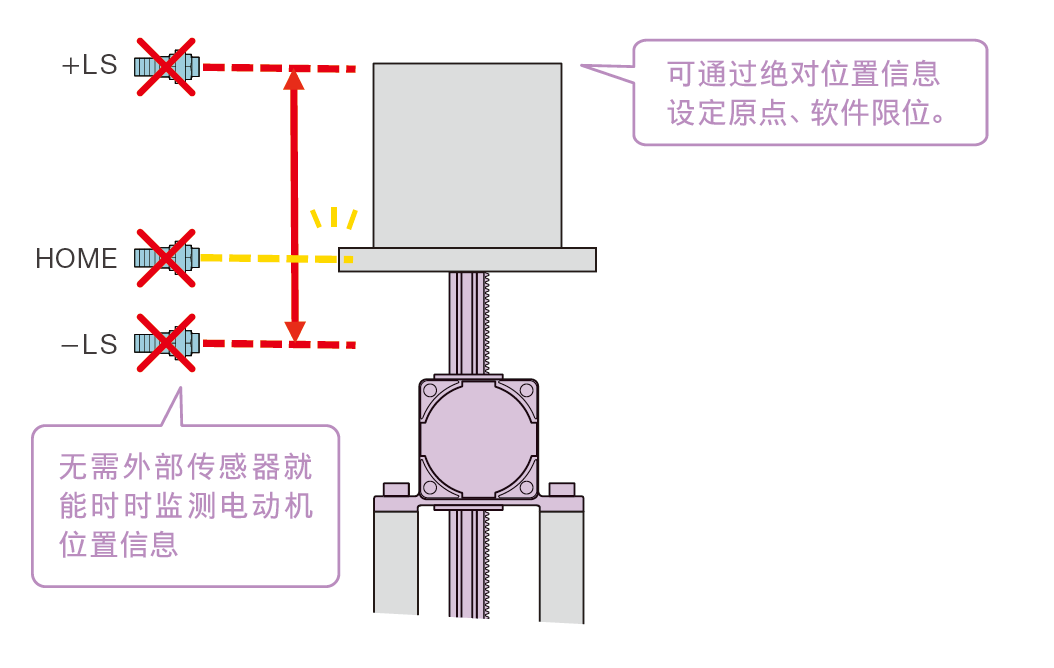

●無需原點傳感器、限制傳感器，配線簡潔。
電動機部采用的時混合控制系統αSTEP AZ系列電動機，搭載了絕對式機械編碼器，能夠檢測L系列沖程全程的絕對位置，無需外部傳感器管理位置坐標。
 |
|
且AZ系列，無需通電時執行原點返回，可以立即開始運行。
相關產品
|
|
|
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
