光源調節組件的小型化、高精度光學調整應用
|
光源調節組件的小型化、高精度光學調整應用 |
小型緊湊、提高精度
|
光源調節組件：準確進行光的方位和特性調整

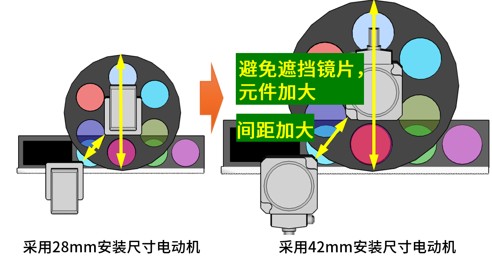

設備：光學檢測裝置工位：光源調節組件 解決方案：步進伺服混合控制系統AZ系列 ●小型化 ●機械式絕對編碼器 痛點： ①光源調整由多組鏡片緊湊疊加作用，大體積電動機使搭載鏡片的元件加大設計，安裝間距變大。最終導致模塊大，占空間。  ②由于多組元件、電動機并排緊密安裝，周邊結構繁多，傳感器安裝難上加難，原點精度也難以保障。 |
|
步進伺服混合控制系統AZ系列 |
|

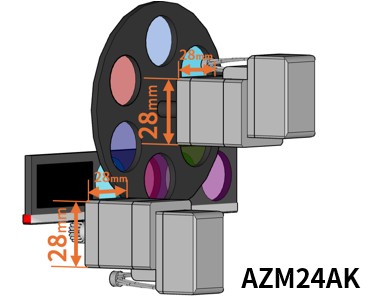

絕對式AZ系列小安裝規格，全方位助力小型化

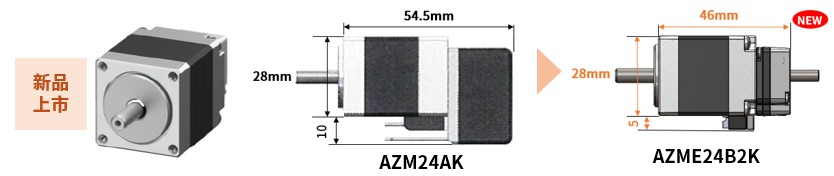

■支持28mm安裝尺寸，有利于緊湊安裝于狹小空間全新推出更小型化的AZ系列產品，編碼器體積更優化。
■機械式絕對編碼器，無需傳感器，進一步助力省空間
由于是絕對式系統，無需原點、限位傳感器。
特別針對空間十分有限的機構，大大減少傳感器設置的難題。
絕對定位系統，助力光路特性調整快又準

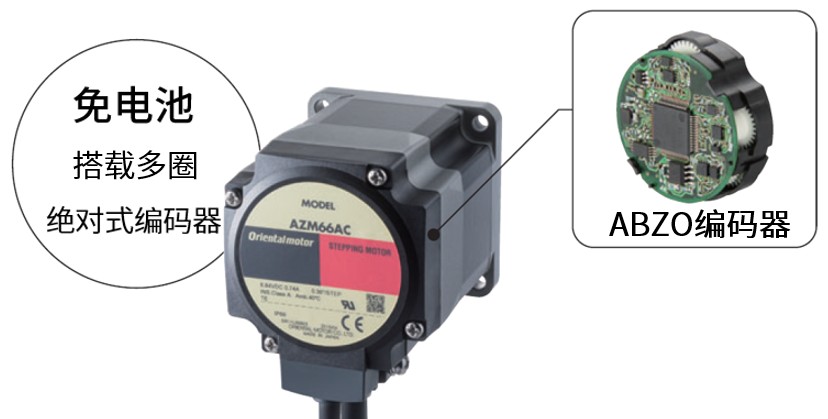

■搭載機械式絕對值編碼器，即使斷電，亦可快速恢復定位
由于是絕對式系統，重新上電后可通過編碼器檢測當前鏡片位置。即使不執行原點返回，也能夠繼續高精度切換鏡片調整，效率高。
|
|

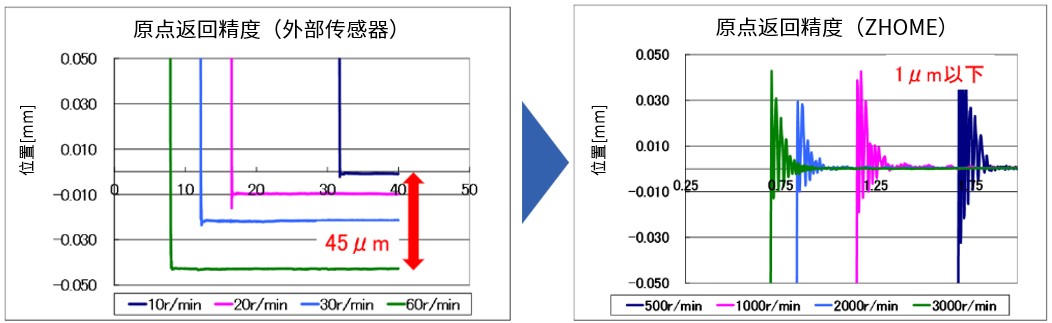

②支持高速、高精度的絕對原點返回

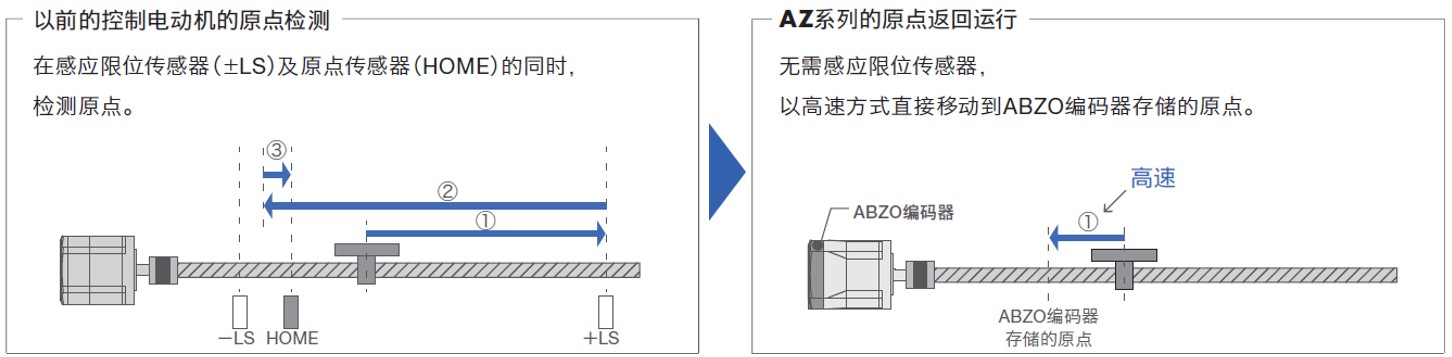

相較于外部傳感器的原點返回，AZ系列的絕對原點返回可避免傳感器感應時的偏差與速度限制，精度更高、回原速度更快。
多軸驅動器方案，控制一樣更小巧
AZ系列支持全球主要工業用網絡，為光學組件模塊化設計、小型化課題，提供多軸·薄型驅動器方案，優化提升空間利用率。1臺驅動器最多可同時控制4軸電動機，滿足裝置整體的小型化需求。 與現有的單軸驅動器或多軸驅動器相比，可大幅節省空間。
與傳統驅動器相比，多軸驅動器·薄型可減少約66%的安裝空間。
|
|
