抗干擾
|
干擾產生的來源和如何有效應對干擾的方案 |
干擾是什么？

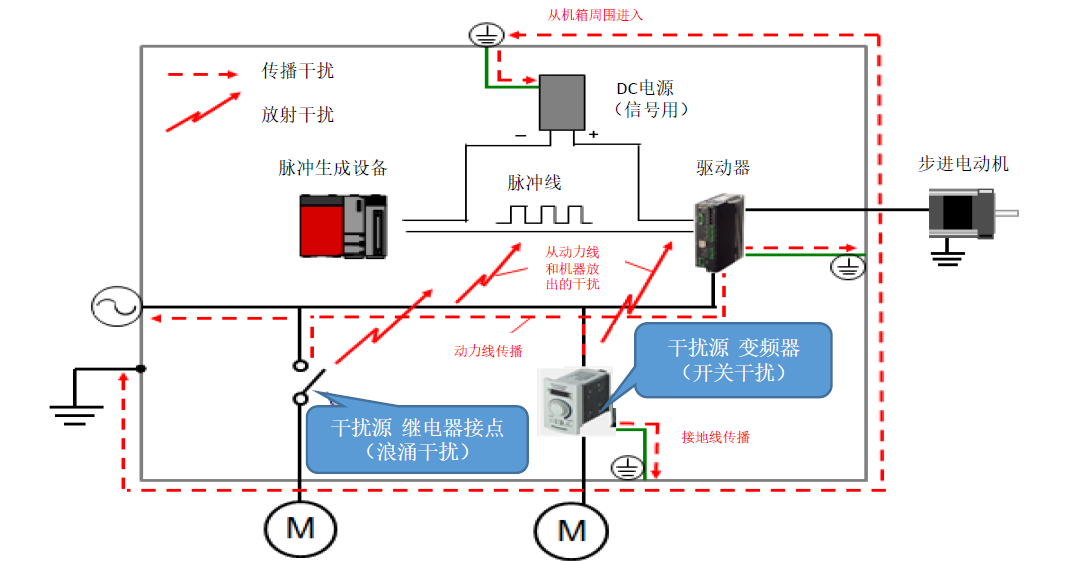

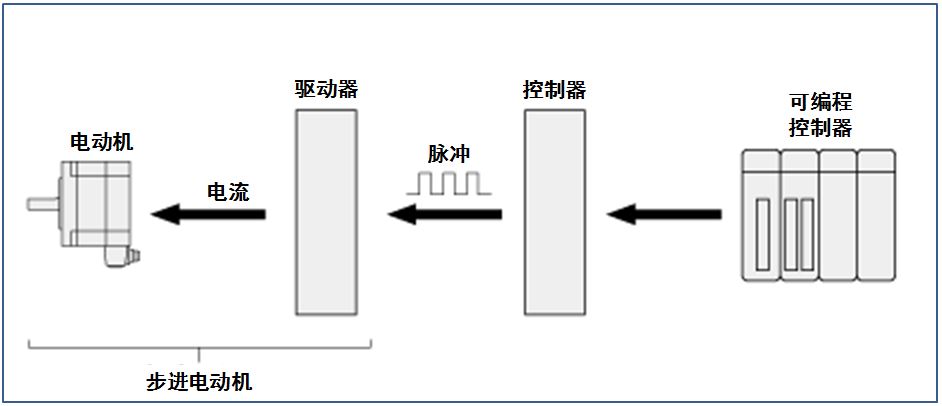

步進電動機的驅動器接收到控制器發出的脈沖信號后，向電動機發送電流，使電動機按照脈沖指令運行。在此過程中，控制器與驅動器之間的脈沖傳輸收到干擾，便會引起電動機的誤動作。 干擾主要源自何處？
 如下圖所示：
那么，如何解決干擾帶來的影響？

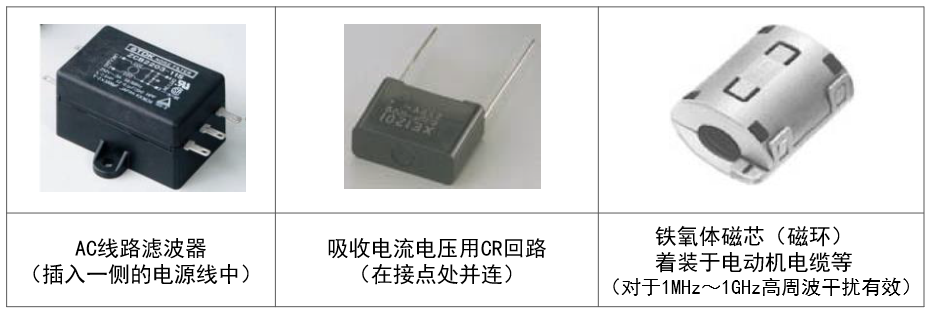

①抑制發生源的干擾通過加裝零部件（如濾波器、吸收電流電壓用的回路、以及磁環等）解決電壓變化以及電磁干擾帶來的影響。

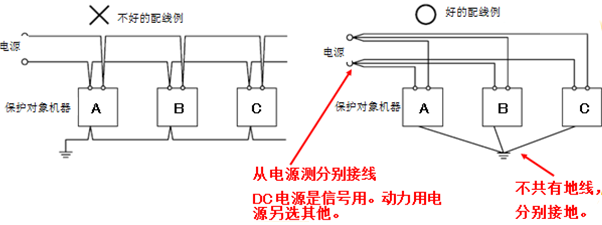

②使用不易傳導干擾的配線 ●通過將動力線和信號線分開 ●縮小配線環 ●將脈沖線變成雙絞線以抵抗干擾。 ●避免共通阻抗 ●分電源 ●屏蔽（多點接地） 如下圖所示，下圖中，ABC三個對象機器在改造后，實現從電源側分別接線，將動力線和信號線分開，并且采取多點分別接地的方式，以此有效減輕了干擾。
③提高接受方的承受量 脈沖信號采取差動輸出的方式?？赏ㄟ^使用開路集電極轉差動輸出模塊VCS06，通過差動輸出的方式，減輕干擾。

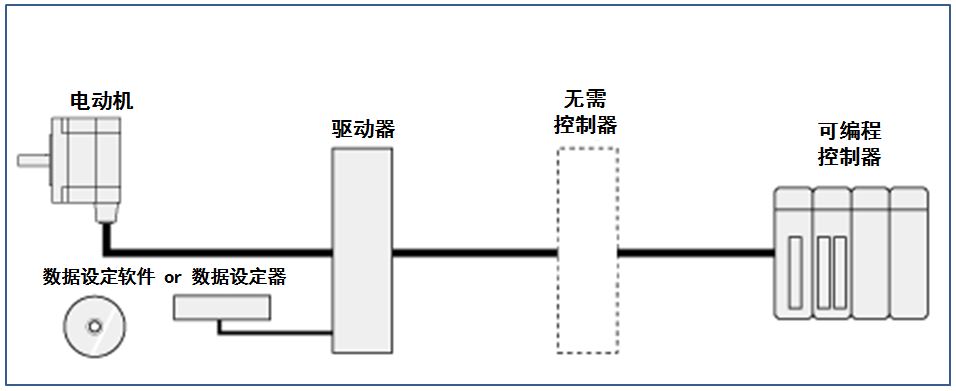

另外，混合控制系統αstep AZ系列內藏定位型，通過內置控制器，節約了脈沖模塊，避免驅動器和控制器間脈沖傳輸時受到干擾，可有效減少干擾帶來的影響。
