機械臂機構應用提案

裝置概要

機械臂機構常應用于抓取&擺放、工作物壓入、研磨、涂布等生產制程。在裝置空間有限時，機械臂的小型化及簡化配線就變得十分必要。在此為您提供東方馬達的小型·高轉矩電動機、減速機及電動傳動裝置的機械臂機構提案。

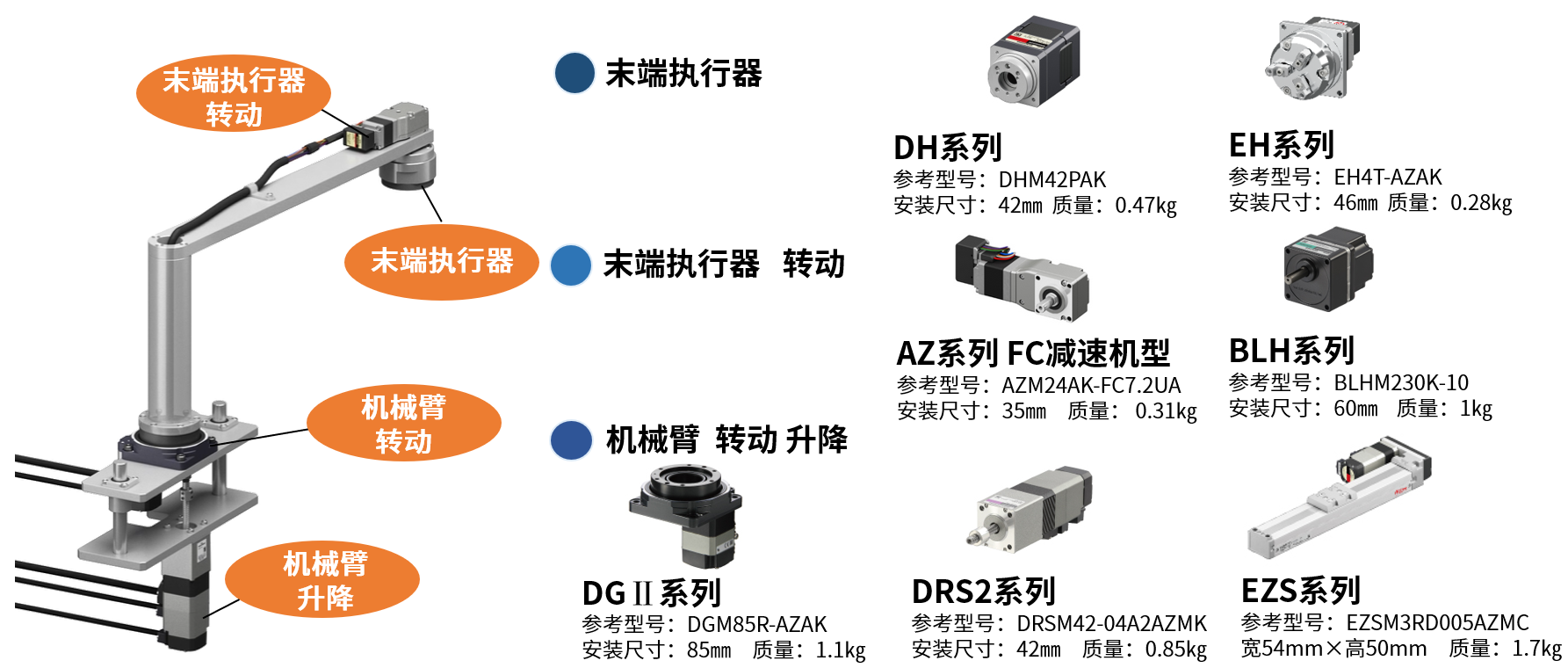

系統構成

機械臂轉動

機械臂升降

末端執行器轉動

末端執行器

機械臂轉動 – DGⅡ系列省配線與驅動大慣性
中空旋轉式傳動裝置DGⅡ系列可直接安裝大慣性工作臺及機械臂等，可減少機構設計、零件調配、組裝狀態調節等花費的時間與費用。

可驅動多種機械臂規格·大容許慣性力矩

以下為各規格可驅動的大致機械臂參考長度及負載質量，實際選用請結合機構尺寸及驅動條件進行綜合選型計算，可進一步洽詢東方馬達。

應用：半導體制程（晶圓清洗設備）設備（?點此查看詳細介紹）
旋轉平臺驅動清洗臂擺動，中空設計實現清洗液輸送配管可由中空部輕松通過，設計更緊湊。

一體化?大口徑中空孔設計

可直接將負載安裝在旋轉平臺上，不僅省去傳動機構，方便安裝，更能通過中空設計實現由下而上的配線?配管。
大口徑中空孔（貫穿）可用于布線復雜的配線、氣動及液壓配管等場合，使裝置設計更為簡潔。

引申應用：液體分裝設備
中空設計實現液體輸送配管可由中空部通過，管道布置更緊湊。

小型化

DGⅡ系列備有電動機垂直組裝型、水平組裝型，可根據裝置內的安裝空間進行選擇。垂直組裝型可將電動機隱藏到安裝板之下，最小僅需35.5mm高度即可安裝負載。

AZ系列產品用于機械臂機構的優勢

齒條移動方向（垂直）的應用，實現高反復定位精度，確保物料的準確的頂升。

●網絡對應

備有對應各種網絡協議的驅動器與
mini驅動器。

●功能安全

搭載切斷電動機供電的STO（Safe Torque Off）功能。通過切斷電動機供電，減少裝置可動部的危險動作所帶來的風險。
※ 請勿在運行中使用。

●功能安全

?DRS2系列

電動升降機械臂的旋轉部時，可使用東方馬達的DRS2系列及EZS系列。
DRS2系列安裝尺寸60㎜，雖機身小巧，但最大能發揮500N的推力，
適用于小型機械臂旋轉機構的升降軸。

●搭載AZ系列的便利功能

方便的運行·設定

使用AZ系列的功能，能夠通過中空旋轉式傳動裝置的旋轉平臺執行坐標管理，可以實現以下運行：

?就近絕對移動縮短生產周期	?設定禁止進入范圍使控制簡單
是指朝向設定的目標位置，按移動距離最短的旋轉方向執行驅動的功能。可縮短裝置的生產周期。	裝置上有障礙物等時，可在旋轉平臺上設定禁止進入范圍。
